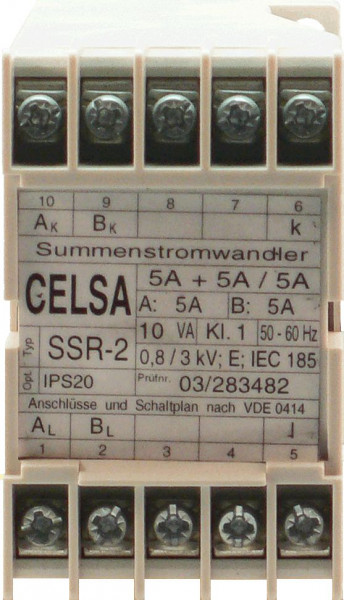

SSR-2 1A Summenstromwandler

1+1/1A symmetrisch, zur Verwendung für 2 gleiche Stromwandler. Der Summen-Stromwandler addiert die Sekundärströme der Hauptstromwandler. Dabei werden die Sekundärströme der Hauptwandler als Primärströme verwendet, was zur Induktion der magnetischen Flussdichte B führt. Beispiel: Der erste Hauptstromwandler hat ein bestimmtes Übersetzungsverhältnis. Das Übersetzungsverhältnis vom zweiten Hauptwandler ist ebenfalls festgelegt. Somit muss der Summen-Stromwandler auf der Primärseite zwei Eingänge aufweisen. In den zwei Primärwicklungen des Summen-Stromwandlers werden die Windungen der beiden Hauptwandler mit unterschiedlichen Übersetzungsverhältnissen berücksichtigt.
