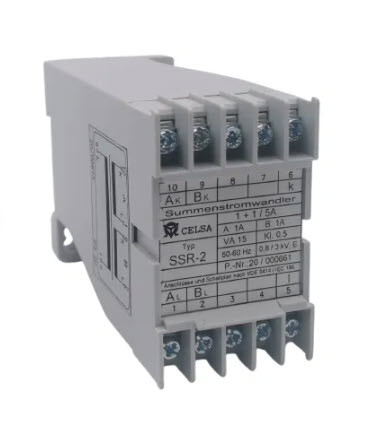

SSRK-2 Summenstromwandler 0,2VA für Klappwandler

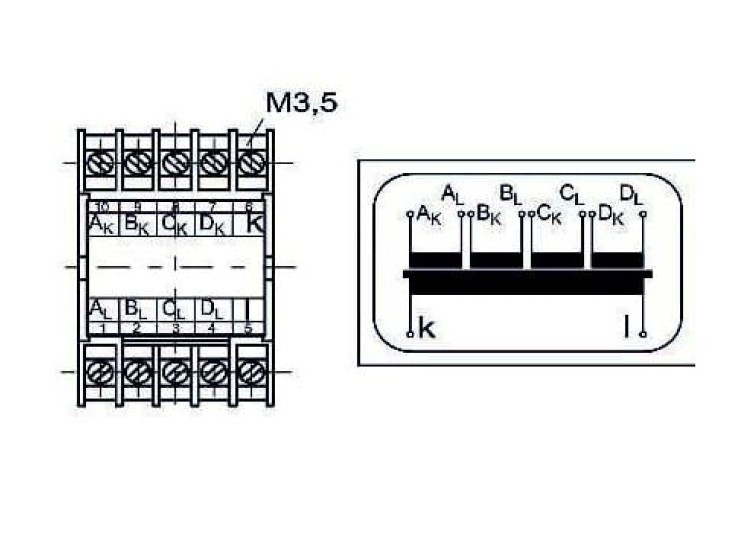

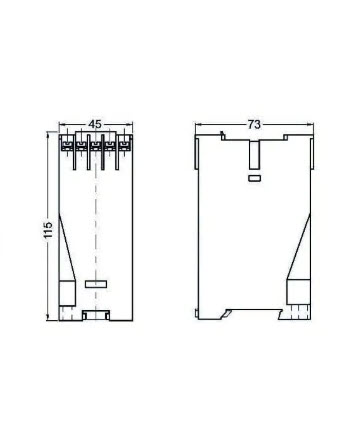

5+5/5A 0,2VA Kl.0,5 symmetrisch, zur Summierung von 2 bis 6 Strömen im Sekundärkreis leistungsschwacher Stromwandler. Der Summen-Stromwandler addiert die Sekundärströme der Hauptstromwandler. Dabei werden die Sekundärströme der Hauptwandler als Primärströme verwendet, was zur Induktion der magnetischen Flussdichte B führt. Die Summenstromwandler SSRK sind speziell für den Einsatz mit Kabelumbaustromwandlern (Split-Core CTs) konzipiert. Die geringe Bürde von nur 0,2 VA ist speziell auf die kleinen Ausgangsleistungen von Kabelumbaustromwandlern abgestimmt. Abmessungen: 45x115x73mm Beispiel: Der erste Hauptstromwandler hat ein bestimmtes Übersetzungsverhältnis. Das Übersetzungsverhältnis vom zweiten Hauptwandler ist ebenfalls festgelegt. Somit muss der Summen-Stromwandler auf der Primärseite zwei Eingänge aufweisen. In den zwei Primärwicklungen des Summen-Stromwandlers werden die Windungen der beiden Hauptwandler mit unterschiedlichen Übersetzungsverhältnissen berücksichtigt.
